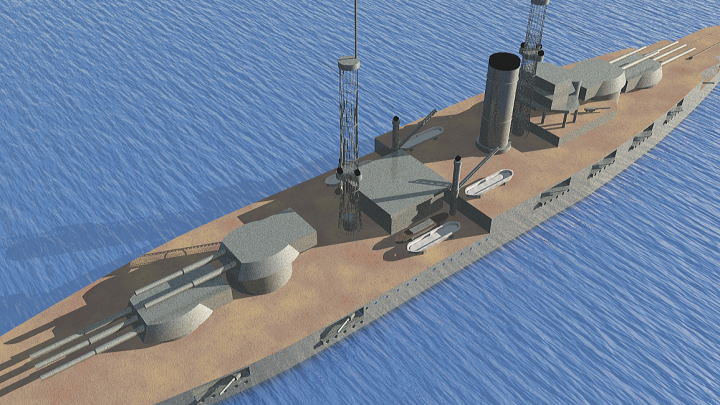

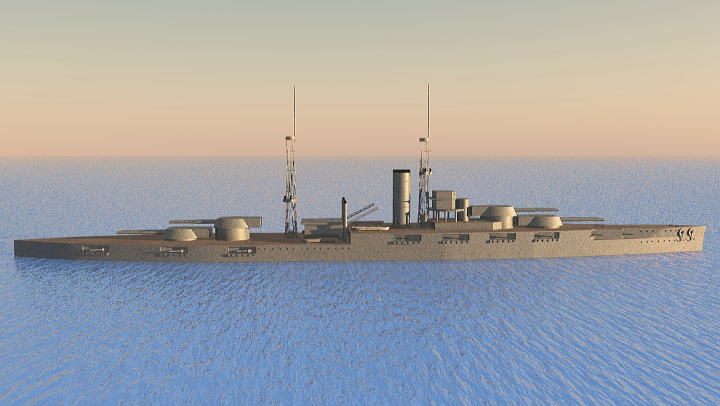

| （戦艦ネバダ１９１６年） |
|
| |
|
| １９１６年３月その後の戦艦建造に大きく影響を及ぼす新設計の戦艦ネバダが竣工します、艦の大きさは基準排水量２７５００ｔ、全長１７７ｍ、主砲３５．６ｃｍ砲を三連装砲塔に収め重要箇所のみ防御する集中防御装甲により船体重量を抑えた画期的戦艦でした。 |
|
|
|
| |
|
|
|
|
| 船体重量を抑えた新設計 |
|
| |
|
|
|
|
 |
|
| 戦艦設計において最も重要なのはその攻撃力、防備、速力をバラス良く整える事です、攻撃力、装甲を強化すれば自ずと速力は低下、速力を重視すれば装甲は削らなければなりません、その問題に答えを出したのが戦艦ネバダの集中防御装甲です、集中防御装甲とは弾薬庫、機関室など重要部分を集中的に装甲強化し、さしも重要視されない箇所は装甲を削る、もしくは施さない事です、ネバダにおいては船底は三重構造、弦側水線部３４３ｍｍ、主砲塔前面は４７３ｍｍ（三連装砲塔）もの装甲が施され、更に格主砲塔の弾薬庫外側も装甲強化されています。これだけ防備を強化しながら装トン数は前級ニューヨーク級と略同じ２７５００ｔにおさえ最大速力も２０．５ノットまで引き出せます。 |
|
 |
|
| 戦艦ネバダはカーチス式直結蒸気タービンを搭載、２番艦オクラホマは４気筒レシプロ機関（往復機関）が搭載されています、これはいまだ信用に至らなかった国産蒸気タービンの性能を試す為に両艦異なる機関を搭載したのです、それにより結果は上々、ネバダは最大出力、巡航時の燃費共にオクラホマより優れていました。 |
|
|
|
| |
|
|
|
|
| ３５．６ｃｍ三連装砲塔 |
|
| |
|
|
|
|
 |
|

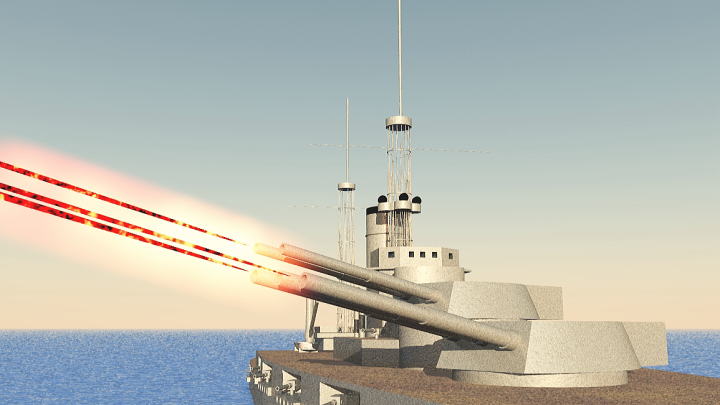

| 戦艦ネバダの主砲４５口径３５．６ｃｍ砲は２基の三連装砲塔ともう２基の連装砲塔に収められています（合計１０門）、艦首及び艦尾に三連装砲塔の背後に連増砲塔を背負い式に配置して艦中央を艦首から艦尾にかけて直線状に並べられています。 |
|
  |
|

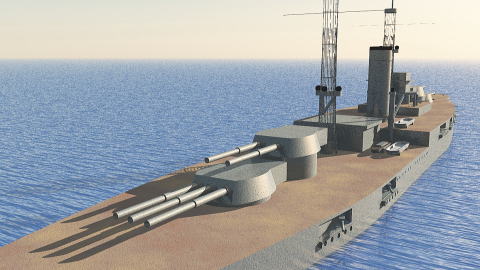

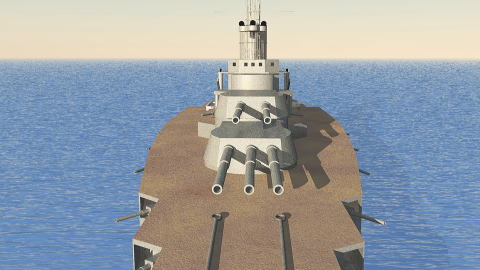

| （艦首の砲塔配置） |

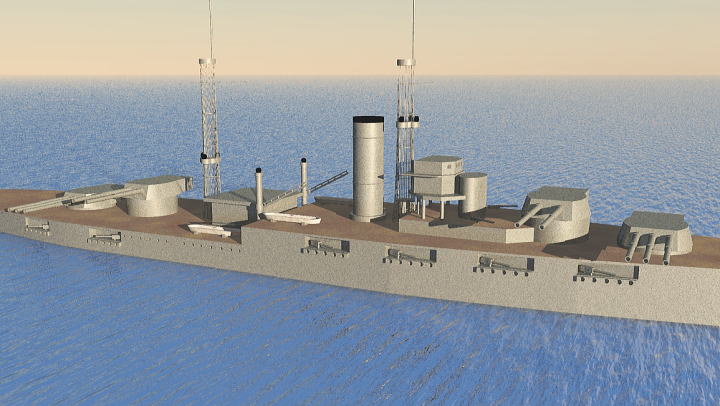

（艦尾の砲塔配置） |
|
| |
|
|
|
|
| もし１０門の砲を５基の連装式砲塔に収めた場合、中央の三番砲塔は側面射撃のみ有効で前後の射撃は三番弾砲塔の２門が使用不可になり前後に向けられた４門づつの射撃となります、しかしネバダの砲塔は前後が三連装であり合計５門からの射撃が可能です。 |
|
 |
|
| 側面射撃は連装砲塔５基配置したのと同じ１０門からの射撃可能です。この３５．６ｃｍ三連装砲塔はイタリアの弩級戦艦「ダンテ・アキリエーリ」の３０．５ｓｍ三連装砲塔を手本にしたもので砲塔を１つ減らす事により装甲強化されたネバダの船体重量を軽くするのが目的でした。 |
|
 |
|
|
|
| |
|
|
|
|
| 副砲 |
|
| |
|
|
|
|
  |
|

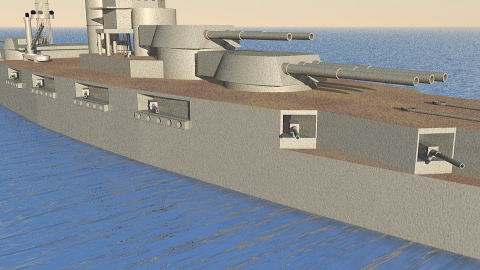

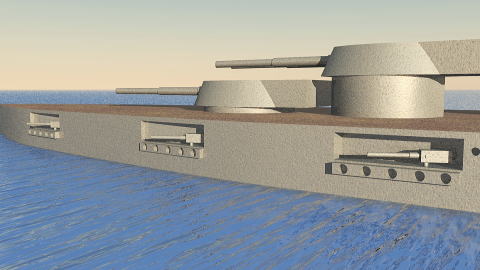

| 副砲は前級ニューヨーク級と同じ５１口径１２．７ｃｍ砲を両弦側に９門づつ、甲板に３門の合計２１門を全て露天配置されています。この１２．７ｃｍ砲は速射砲に分類され１分間に９発前後の射撃が可能であり、側面射撃においては１１門が向けられる為に１分あたり大よそ９９発の砲弾が発砲できます、対駆逐艦射撃には十分な装備です（露天配置なのが少し不安要素ですが）。 |
|
|
|
| |
|
|
|
|
| 戦艦ネバダの艦歴 |
|
| |
|
|
|
|
第一次大戦最中の１９１６年３月戦艦ネバダが完成、続いて２ヵ月後の５月には姉妹艦オクラホマも完成します、就役後両艦は大西洋艦隊に所属しアメリカが大戦に参戦すると共に大西洋の輸送船団の護衛に従事しています。終戦後の１９２７年両艦は近代改装が行われネバダにおいては主砲仰角の引き上げ、籠状マストから３脚マストへの変換、水上機用のカタパルトの設置、老朽化した機関を戦艦ノースダコタの物と交換（イギリス製バーソンズ式タービン）、が主な改装点です。
太平洋戦争勃発時の１９４１年１２月両艦は真珠湾に停泊中で日本軍の爆撃、魚雷攻撃を受けます、オクラホマは転覆しその後廃艦とされます、ネバダはなんとか浅瀬に乗り上げ沈没を免れてハワイ海軍工廠で応急処置をした後に本国ビュージェットサウンド海軍造船所で本格修理が行われました。ネバダ級の集中防御装甲は装甲が非常に薄い箇所があり、そこが弱点であったようです。ネバダは修復した後、更なる近代改装がなされ主砲を１９３３年型の４５口径３５，６ｃｍ砲と交換、副砲を１９３４年型３８口径１２．７ｃｍ砲に変えられています、この１９３３年型３５，６ｃｍ砲は非常い高性能な砲で６８０ｋｇの砲弾を最大３１０００ｍまで飛ばせ距離１０５００ｍで４５７ｍｍの装甲が貫通できたそうです。また対空防備も強化されボフォース４０ｍｍ４連装機関砲１０基、２０ｍｍ連装機関砲を２０基、単装砲５基が搭載されました。
修復後ネバダは大西洋、太平洋で上陸支援砲撃などに参加しています、ノルマンディー上陸作戦、硫黄島では艦砲射撃を行い１９４４年８月～９月に掛けて南フランスでは設置してある海岸砲と砲撃戦を展開しています。
大戦終了後ネバダはビキニ環礁沖で原爆実験の標的になりますが沈没する事はありませんでした、１９４８年にハワイ沖で再度標的艦とされ砲撃、魚雷により沈没処分されています。 |
|
|
|
| |
|
| 戦艦ネバダ１９１６年 |
|
| |
|
|
|
|
| 基準排水量 |
２７５００ｔ |
兵装 |
|
|
| 全長 |
１７７ｍ |
４５口径３５．６ｃｍ三連装砲塔 |
２基（６門） |
|
| 最大幅 |
２９ｍ |
４５口径３５．６ｃｍ連装砲塔 |
２基４門 |
|
| |
|
５１口径１２．７ｃｍ砲 |
２１門 |
|
| 機関 |
ブラウン・カーチス式直結タービン２基２軸 |
５０口径７６，２ｃｍ高射砲 |
４門 |
|
| 最大速力 |
２０．５ノット |
１２，７ｍｍ対空機銃 |
６門 |
|
| 最大出力 |
２７０００ｈｐ |
５３，３ｃｍ魚雷発射管 |
２基 |
|
| |
|
|
|
|
| 装甲厚 |
|
１９１２年１１月起工 |
|
|
| 弦側水線部 |
３４３ｍｍ |
１９１４年７月浸水 |
|
|
| 甲板部 |
最大７６ｍｍ |
１９１６年３月就役 |
|
|
| 三連装砲塔部 |
前面４７６ｍｍ |
１９４６年８月退役 |
|
|
| バーベット部 |
３３０ｍｍ |
|
|
|
|
|
| |
|
|
|
|
