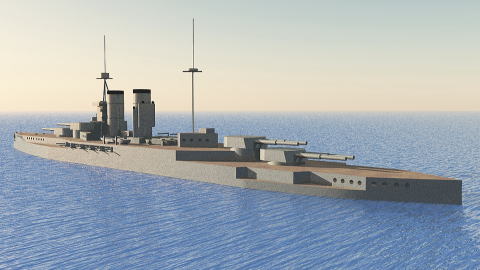

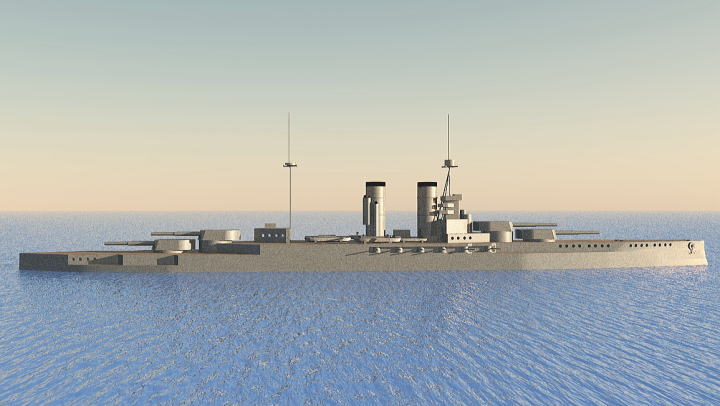

| （戦艦クイーンエリザベス１９１５年） |
|
| |
|
|
|
|
| 第一次世界大戦中の１９１５年、ポーツスマス海軍工廠において世界最大の艦載砲である４２口径３８，１ｃｍ砲を８門搭載した戦艦クイーンエリザベス２７０００ｔが完成します、イギリスは１９１２年、世界初の３４，３ｃｍ砲を搭載した超弩級戦艦オライオンを就役させていますがそれ以後、各国海軍は３４，３ｃｍ砲を上回る３５，６ｃｍ砲を主砲とした戦艦を序所に就役させていました、その最中、アメリカ、ドイツ、日本などの海軍力に差をつけるべくクイーンエリザベスは完成されたので。 |
|
|
|
| |
|
|
|
|
| 戦艦クイーンエリザベスの計画 |
|
| |
|
|
|
|
 |
|
| 当初戦艦クイーンエリザベスは４２口径３８．１ｃｍ連装砲塔は５基搭載し最大速力を２５ノットとする計画で進められていましたが主砲塔５基は艦の重量、船体構造の制限により４基に減らされています、速力についてはボイラーを石炭、重油混合燃焼から重油専用燃焼にする事で２５ノットまでは届かずも２４ノットまで出せました、この頃ドイツ海軍が高速を誇る巡洋戦艦を多数輩出していた為に、その対抗作でありました。 |
|
 |
|
| クイーンエリザベスの規模は基準排水量２７５００ｔ、全長１９５ｍ、装甲は弦側水線部３３０ｍｍ、甲板７６ｍｍと当時の戦艦としてはそれなりですが、もし敵国ドイツが３８，１ｃｍ砲と同等の主砲を艦に搭載した場合には十分とは言えません、更に１５、２ｃｍ砲に対しても完璧な防御には成っていません、速力を重視の為に装甲の強化はなされませんでした。 |
|
|
|
| |
|
|
|
|
| クイーンエリザベスの主砲塔の配置 |
|
| |
|
|
|
|
 |
|
| ４２口径３８，１ｃｍ砲はアームストロング社で開発され、その性能は８７１ｋｇの砲弾を最大２３０００ｍまで届かせられます、１３５００ｍの距離で３０５ｍｍ、１８０００ｍで２７９ｍｍの装甲を貫通できたそうです。クイーンエリザベスはその３８．１砲を連装砲塔に収め艦首から艦尾にかけて船体中央直線状に４基配備されています。 |
|
  |
|

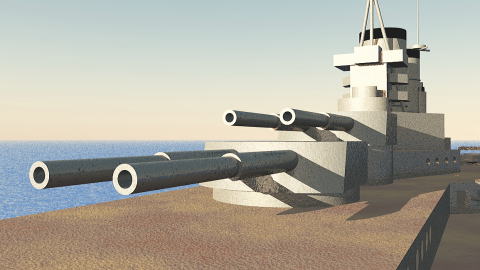

| （艦首、背負い式砲塔配置） |
|
| |
|
|
|
|
| 艦首及び艦尾の主砲は背負い式とされ艦前後に４門づつの主砲がむけられます。 |
|
 |
|

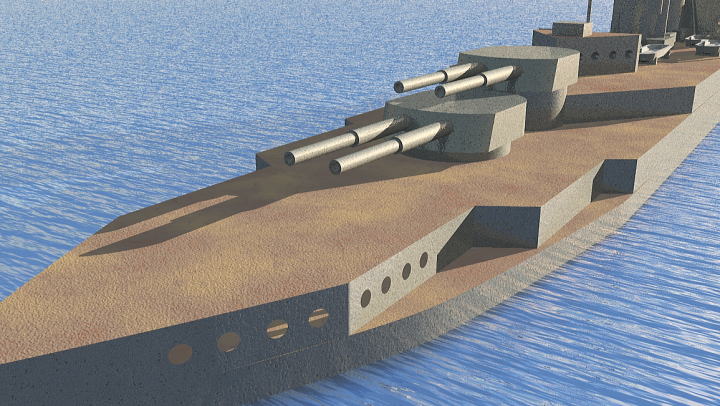

| （艦尾の背負い式砲塔配置） |
|
| |
|
|
|
|

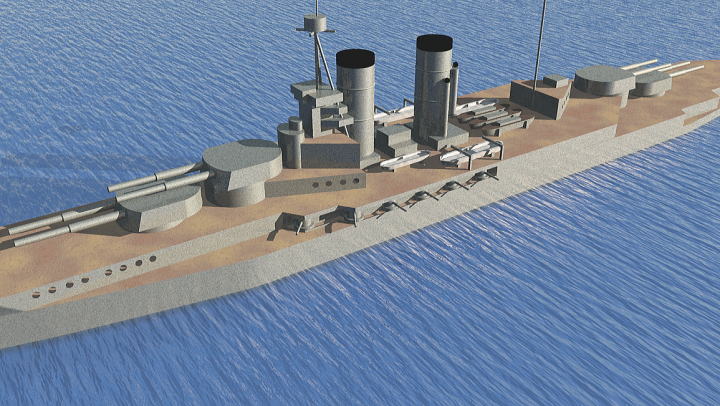

| 弦側には艦の全主砲８門を向ける事ができます、起工時、前級アイアンデュークより主砲が２門削減されている事から時間あたりの発射砲弾数が少なくなると懸念されていましたが、この４２口径３８．１ｃｍ砲は１分間に２発もの砲弾が装填できて（アイアンデュークは１．５発）、アイアンデュークを上回る発射数を可能としました。 |
|
 |
|
|
|
| |
|
|
|
|
| １５，２ｃｍ副砲 |
|
| |
|
|
|
|
  |
|

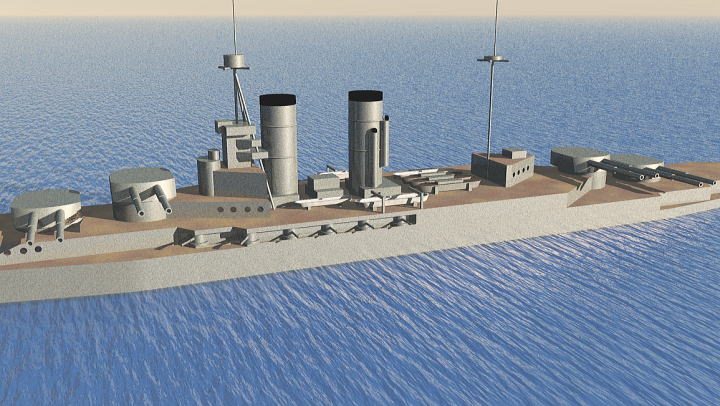

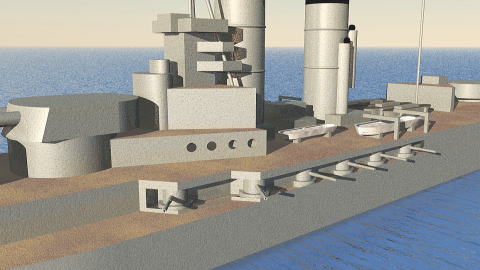

| （甲板側面に配置された副砲６門） |

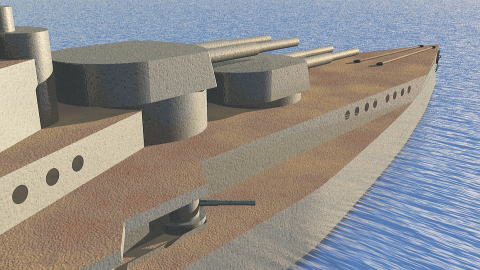

（艦尾副砲跡） |
|
| |
|
|
|
|
| 対駆逐艦用の４５口径１５．２ｃｍ副砲を甲板両側面に６門づつ、他に４門の合計１６門配置されています、最初の計画では副砲を艦尾船体両側面に２門づつ計４門配置する予定でしたが、高波に際して砲が波をかぶり使えなくなる事から撤去されています、上記CGの艦尾２箇所の窪みがその跡です、その後それら４門の砲が何処へ移転されたのかは不明です。 |
|
|
|
| |
|
|
|
|
| クイーンエリザベスの艦歴 |
|
| |
|
|
|
|
戦艦クイーンエリザベスは１９１５年１月に就役、同年姉妹艦である戦艦「ウォースバイト」、「バーラム」が完成、さらに翌年には同く姉妹艦の「ヴァリアント」、「マレーヤ」も完成しています、此れによりイギリス海軍は５隻もの高速戦艦を手に入れた事になります。
クイーンエリザベスの就役当時には既に第一次世界大戦は勃発していた為に試験航海中にオスマン帝国攻撃を命じられ黒海の玄関口であるダーダネルス海峡に派遣されます。当初クイーンエリザベスはダーダネルス海峡突破作戦を展開しますが連合国軍はフランス海軍１隻、イギリス海軍は２隻の前弩級艦を失い敗北します、その後ダーダネルス海峡に並ぶガルポリ半島の上陸作戦に参加しますがこの作戦も失敗、連合国軍は半島から撤退しています、この上陸作戦でイギリス前弩級戦艦ゴライアスがオスマン帝国の駆逐艦に魚雷攻撃により撃沈され、同じく前弩級艦のトライアフンとマジェスティクがドイツの潜水艦が放った魚雷により撃沈されています、その為クイーンエリザベスは艦隊旗艦でありながら一時退去せざるおえない状況でした。その後のユトランド沖海戦にはドック入りしていた為に参戦していません。
大戦後クイーンエリザベスは近代改装が行われ甲板上部構造物は新規に造りかえられます、副砲である１５．２ｃｍ砲は全て撤去され４５口径１１．４ｃｍ高射砲、２０ｍｍ機関砲など対空装備が施されます、更に偵察機用のカタパルトも艦中央に設けられています。
２次大戦中クイーンエリザベスは地中海艦隊の一艦として活動していましたがアレクサンドリアでイタリア海軍の人間魚雷攻撃により船底が着底、応急処置後にアメリカ、ノーフォーク港で修理されています。修理完了後、太平洋艦隊に所属、インドネシアの日本軍基地攻撃に参加し1945年7月に帰国、その後終戦をむかえ終戦後の1948年に除籍、解体されています。 |
|
|
|
| |
|
|
|
|
| 戦艦クイーンエリザベス１９１５年 |
|
| |
|
|
|
|
| 基準排水量 |
２７５００ｔ |
兵装 |
|
|
| 全長 |
１９５ｍ |
42口径３８，１ｃｍ連装砲塔 |
4基（8門） |
|
| 最大幅 |
３１．７ｍ |
45口径１５．２ｃｍ砲 |
16門 |
|
| |
|
７．６２ｃｍ高射砲 |
６門 |
|
| 機関 |
バーソンズ式オールギヤードタービン4基4軸 |
５３．３ｃｍ水中魚雷発射管 |
4基 |
|
| 最大速力 |
24ノット |
|
|
|
| 最大出力 |
７５０００ｈｐ |
1912年10月起工 |
|
|
| |
|
1913年進水 |
|
|
| 装甲厚 |
|
1915年就役 |
|
|
| 弦側 |
最大３３０ｍｍ（水線部） |
1948年除籍、解体 |
|
|
| 甲板 |
７６ｍｍ |
|
|
|
| 砲塔部 |
最大３３０ｍｍ |
|
|
|
| バーベット部 |
最大３３０ｍｍ |
|
|
|
|
|
| |
|
|
|
|
