| １８８５年、当時日本国の仮想敵国であった「清国」は口径３０ｃｍもの巨大砲を搭載した巨大戦艦「定遠」、「鎮遠」の２隻を北洋艦隊に配備します、それに対抗すべく日本海軍は定遠、鎮遠の主砲を上回る３２ｃｍ砲を搭載した「松島」、「厳島」をフランスの「ラ・セーヌ」造船所に発注してその造船技術の習得により３番艦「橋立」を横須賀海軍造船所で建造します、これら３隻は日本三景の松島、厳島、橋立よりつけられた艦名で「三景艦」と称され日本国民より後々愛され続けた軍艦となります。 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 防護巡洋艦橋立の規模、装甲、機関 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 防護巡洋艦橋立は基準排水量４２００ｔ、全長９０ｍで規模、船体形状共に同型艦の松島と略同じ、異なる点は主砲３２ｃｍが松島は艦首側の甲板中央、橋立が艦尾側の甲板中央に配置されている事です（厳島も同じ）。 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||

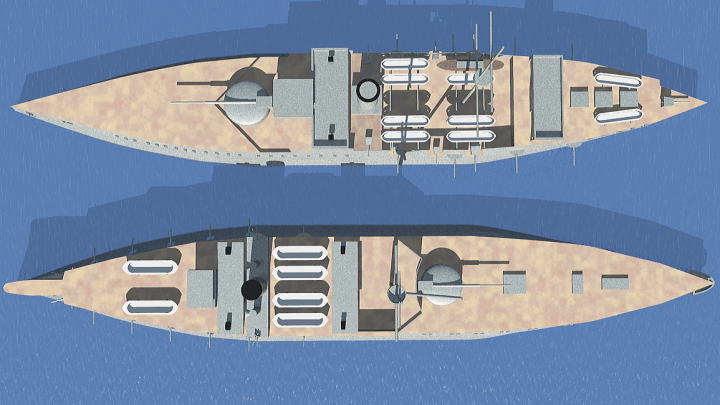

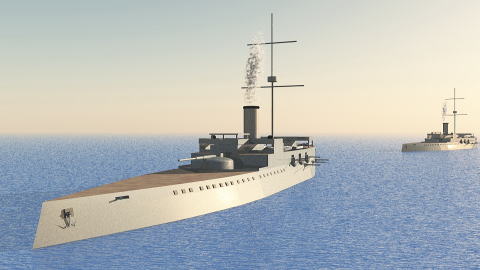

| （上橋立、下松島） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 装甲は甲板水平部で３８ｍｍ～５１ｍｍ、甲板傾斜部で７５ｍｍ～１２７ｍｍです、防護巡洋艦なので機関部、弾薬庫を囲む形で船体の内側に装甲が斜めに張られています、船体側面水線部あたりからは船体及び装甲にふくらみをもたせ突出した形状となっています。 | ||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||

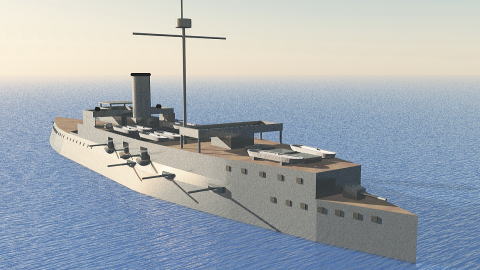

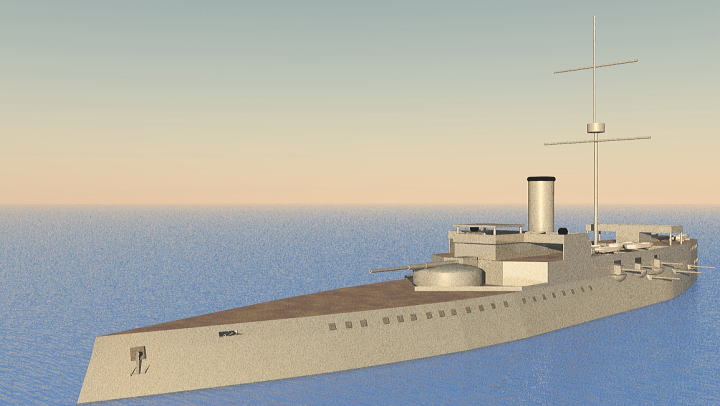

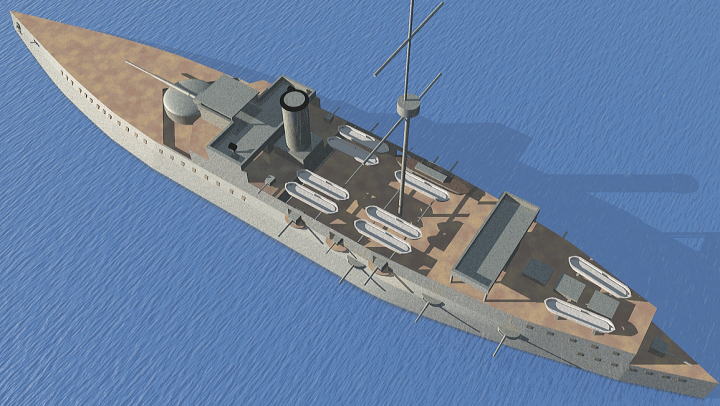

| （側面が突出した船体形状） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 機関は石炭専用ボイラー６基、横置型三段膨張式３気筒レシプロ機関２基、スクリュー２基で５４００ｈｐ、１６ノットを発揮する予定でした、しかしフランスで建造された松島はカタログ道理の性能を発揮できましたが国内建造された橋立は機関故障も多く実際のところ１１ノットまでしか出せませんでした。 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 主砲３８口径３２ｃｍ砲 | ||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||

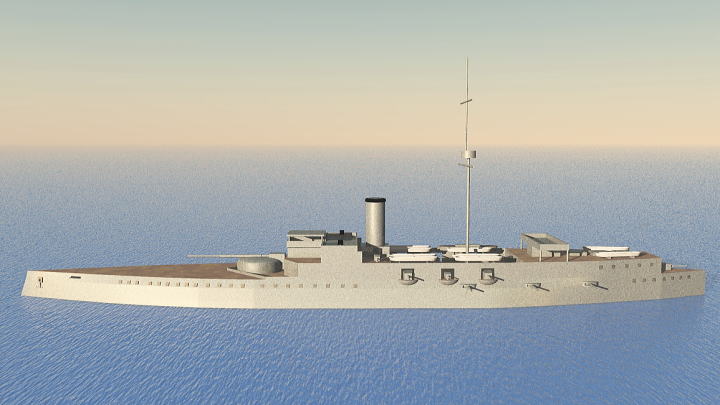

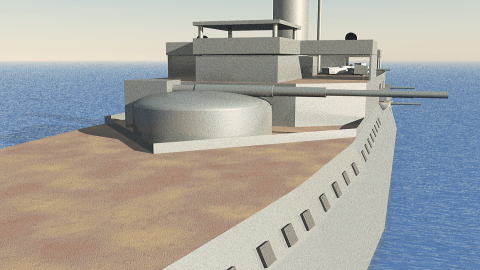

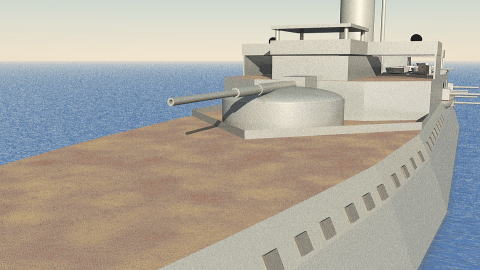

| （艦首甲板上に配備された３８口径３２ｃｍ砲） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 主尾砲はフランス「カネー社」製の３８口径３２ｃｍ砲単装砲塔を艦首の甲板上中央に１基配備されています、この３８口径３２ｃｍ砲は最大射程８５５０ｍで８０００ｍの距離から徹甲弾で３３４ｍｍもの装甲が貫通できる優れものの対艦砲でしたが、船体の規模からするとあまりにも大きすぎる為に発砲直後の艦の揺れが激しく次の射撃に大きな影響を及ぼし、弦側に砲口を向けると重さで船体がその方向に傾く程でした、その為この主砲は実戦では略使われていません。 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 副砲 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||

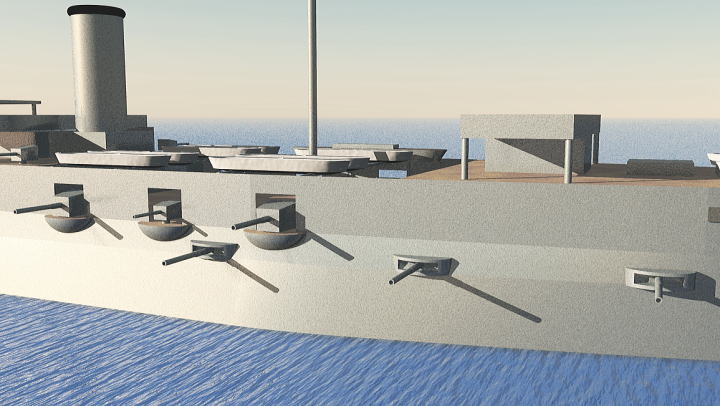

| （左舷船体側面の１２ｃｍ砲３門と甲板上の１２ｃｍ砲２門、上部の甲板上３門の内中央１門は７６．２ｍｍ砲） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 副砲はイギリス「アームストロング社」製の４０口径１２ｃｍ砲を両弦側船体側面に砲郭に収められ３門づつ、甲板上に２門、艦尾甲板に１門の計１１門配備されています、この４０口径１２ｃｍ砲は射程が主砲よりも長く９０４０ｍで発射間隔も毎分最大６発と速射性に優れ日清の主な海戦では主砲の３２ｃｍ砲に代わり副砲が主に使われていました、しかし黄海海戦で北洋艦隊主力艦定遠、鎮遠を大破させる事はできたものの側面装甲には砲弾を貫通させる事はできなかったとも言われています。 | ||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||

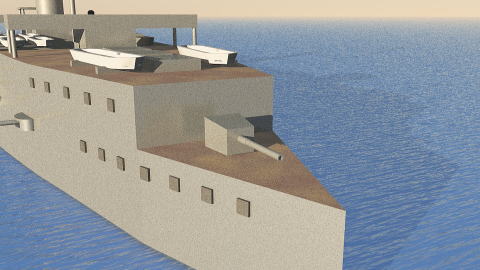

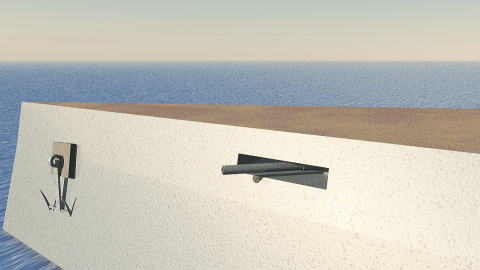

| （艦尾甲板上の１２ｃｍ砲） | （左舷艦首船体側面の４０口径７６．２ｍｍ砲） | |||||||||||||||||||||||||||||||||||||||||||||||
| 更に４０口径７６．２ｍｍ砲が両弦側の艦首船体側面に１門づつ、両弦船体の甲板上に２門づつの計６門が配備され対水雷艇用のオチキス４７ｍｍ機関砲が計６門配備されています。 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||

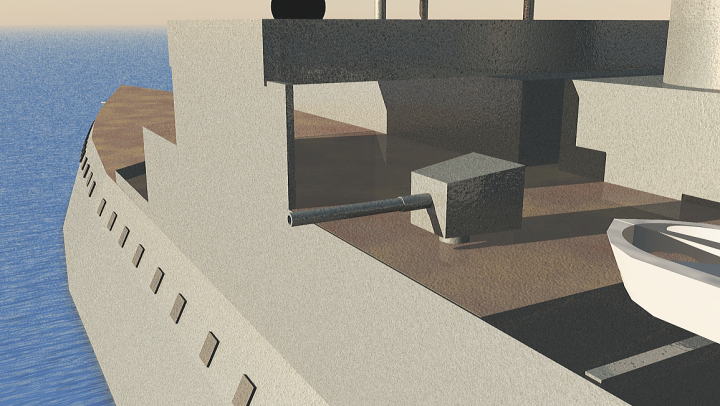

| （甲板上の７６、２ｍｍ砲） | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| 日清戦争での橋立 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 日本の将来の期待をかけられ建造された橋立ですが機関の故障が多発、性能は十分に引き出せ無い、主砲は役に立たないなど良いとこ無しの主力艦でした、しかし日清の海戦での活躍ぶりは十分に期待に沿うものでした。 １８９４年６月２６日橋立は就役しその１ヶ月後の８月１日に日清戦争が勃発しています。 |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||

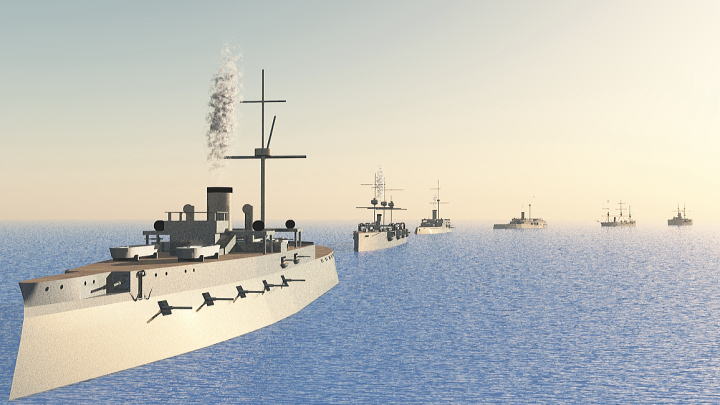

| （黄海海戦での連合艦隊本隊、艦隊の先頭を進む松島） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 就役後橋立は松島を旗艦とする連合艦隊本隊に所属し１８９４年９月１７日に日清戦争最大の海戦である黄海海戦に参戦しています。 | ||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||

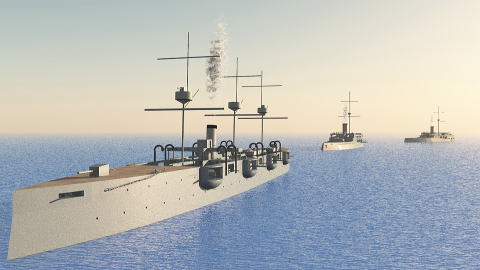

| （２番手を進む千代田） | （千代田に続く橋立） | |||||||||||||||||||||||||||||||||||||||||||||||
| 黄海海戦で連合艦隊本隊は高速巡洋艦吉野を旗艦とする第一遊撃隊に追従、旗艦松島を先頭に三等巡洋艦千代田、防護巡洋艦橋立、厳島 、コルベット艦比叡、甲徹艦扶桑の順に隊列をなしていました。 | ||||||||||||||||||||||||||||||||||||||||||||||||
  |
||||||||||||||||||||||||||||||||||||||||||||||||

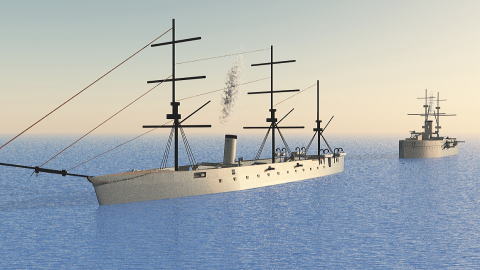

| （橋立に続く厳島） | （後続の比叡と扶桑） | |||||||||||||||||||||||||||||||||||||||||||||||
| ９月１７日正午過ぎ清国北洋艦隊旗艦定演の砲撃により海戦開始、距離３５００ｍまで近づいたところで旗艦松島から発砲し連合艦隊が応戦します。当初北洋艦隊は横一線に並び一斉に衝角攻撃（突撃攻撃）をかけますが連合艦隊は速射砲を連発しながらこれをかわします。この時北洋艦隊の巡洋艦「超勇」が沈没、「揚威」が大破戦闘不能となっています。 | ||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||

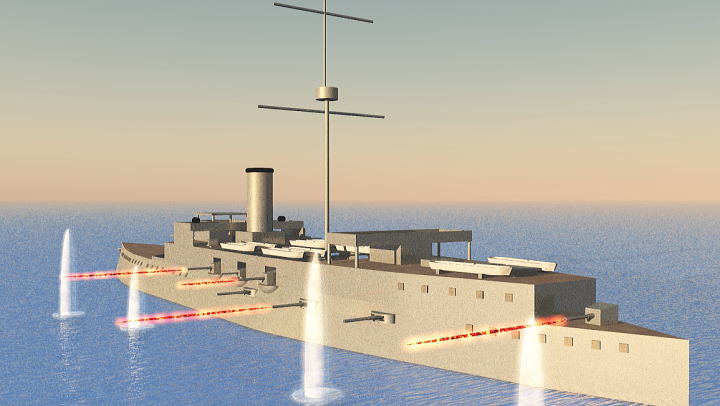

| （速射砲で応戦する橋立） | ||||||||||||||||||||||||||||||||||||||||||||||||
| 連合艦隊にも徐々に被害が出始めます、１４時００分比叡が北洋艦隊の集中砲火により大破戦線離脱、海戦途中から加わった砲艦「赤城」も被弾し戦闘海域から非難しています。 １５時１０分連合艦隊は残存する北洋艦隊に十字砲火をあびせます、この時、松島、橋立、厳島の三景艦は主砲の３２ｃｍ砲が使用できない事から副砲の速射砲を連発し定遠、鎮遠に命中弾を次々あたえて戦線離脱させ連合艦隊を勝利へ導いたのです。 日清戦争後に橋立は２等巡洋艦となり日露戦争では第五戦隊の旗艦として日本海海戦に参加、日露戦争終結後には２等海防艦、練習艦を経て１９２５年に除籍しています。 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||

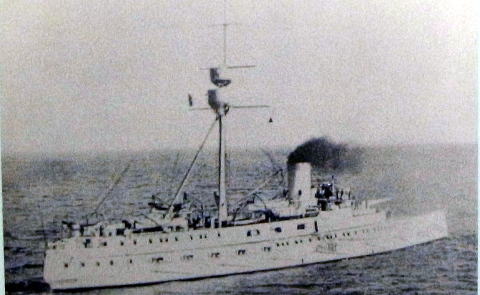

| 防護巡洋艦橋立 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
